接続イメージ図

ホームゲートウェイ
（家庭用宅内機器）
約 W47/D161/183 mm

1. 電話機の近くにホームゲートウェイ（電話用宅内機器）を設置し、ホームゲートウェイ（電話用宅内機器）までは電話用の同軸ケーブルを配線します。
2. ホームゲートウェイ（電話用宅内機器）とお客様の電話機を、電話線で接続します。

※モジュラージャックに対応していない電話機はご利用いただけません。

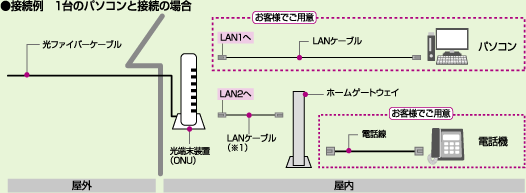

宅内接続イメージ図

• 上記は一部の施工例です。
• 配線方法は、お客様のご自宅の状況によって異なります。
• 既にKブロード光1Gにご加入されているお客様で光電話を追加申し込みされる場合、現在ご利用いただいている光端末装置(ONU)を交換させていただくことがございます。その際は弊社にて訪問の上交換させていただきます。

1. 光端末装置（ONU ）とホームゲートウェイの間には、ブロードバンドルータ等のネットワーク機器は接続しないでください。

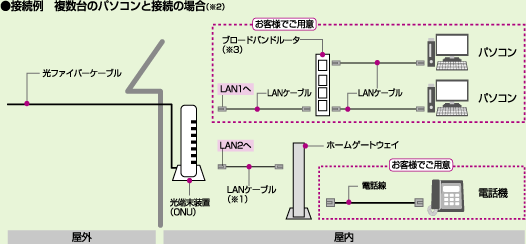

2. 無線または複数台のパソコンでの接続をご希望される場合は、お客様で周辺機器をご用意ください。
3. Kブロード光100メガプレミアムをご利用の場合は100BASE-T、Kブロード光300メガプレミアム・Kブロード光1Gをご利用の場合は1000BASE-T対応の機器をご用意ください。
