宅内配線工事

宅内配線例

  • 機器設置位置等の確認のため、各部屋や屋根裏点検口のある押入れや浴室等に立ち入らせていただく場合がございます。
  • 宅内の配管や配線(TV用同軸ケーブル、インターネット用LANケーブル、電話用モジュラーケーブル)はお客様にてご用意してください。
  • 以下の宅内配線方法と合わせてハウスメーカー様または設計事務所様等にご相談ください。
  • V-ONU、光端末装置(D-ONU)、光電話アダプタ、STB(セットトップボックス)はKCN京都が設置します。
  • 宅内機器設置場所や各部屋への配線方法等についてはお客様からハウスメーカー様にご依頼ください。(KCN京都スタッフがお打ち合わせに同席することも可能です。)

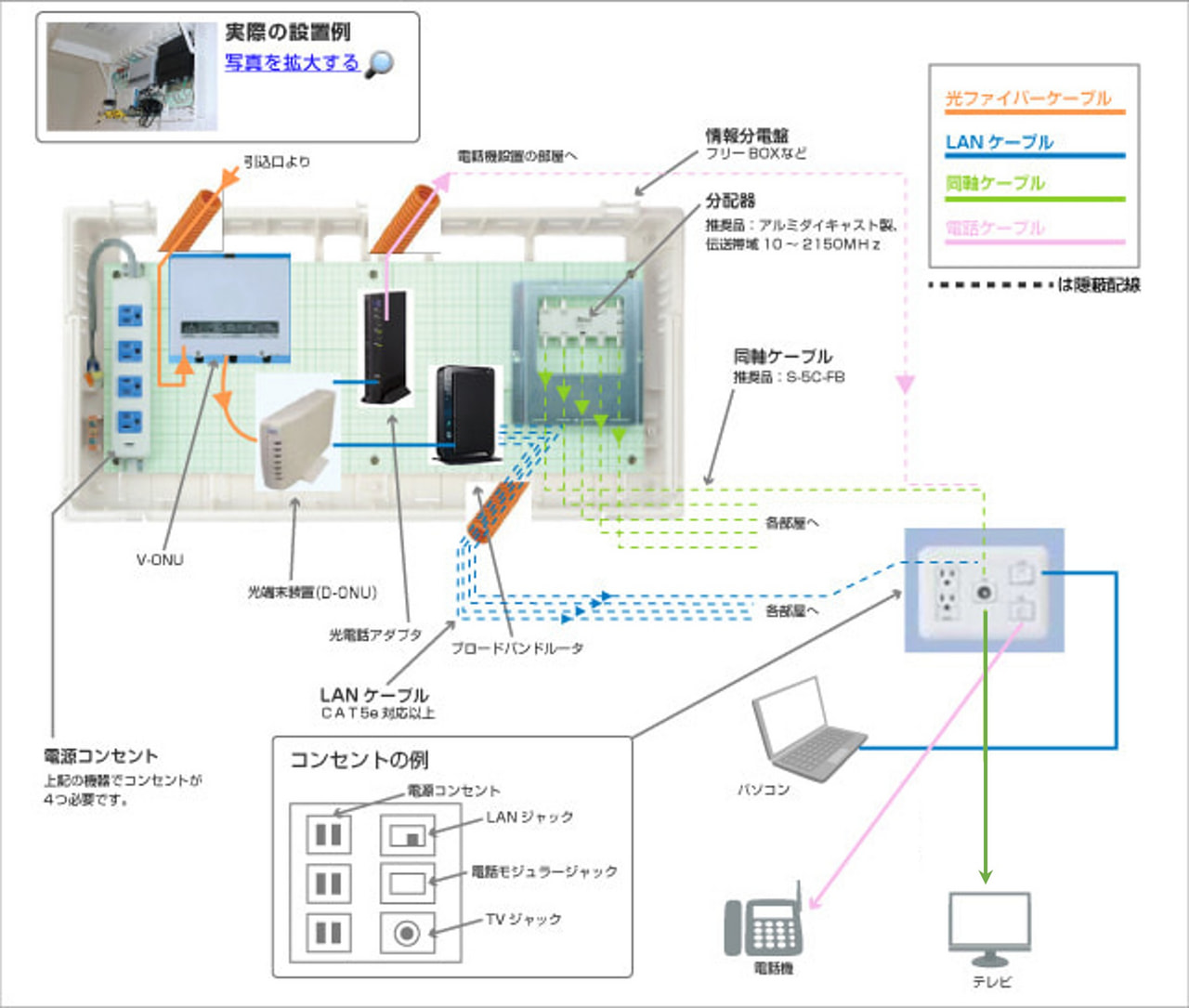

(例)宅内機器集中設置方式

宅内機器設置場所にお部屋からの各種テーブルを集めてください。
各部屋には情報コンセント※1を設置することをおすすめします。

  • 引込口からマルチメディアボックス※2の設置場所まで、光ファイバーケーブル用の壁内配管?19(内径19?以上)を設置してください。
    呼び線曲がり箇所3箇所以内R=40mm以上
  • 宅内の機器を1カ所に集中して設置する場合、情報分電盤(マルチメディアボックス)をご用意ください。
  • ケーブルテレビ、インターネットおよび光電話をお申し込みの場合はV-ONU、光端末装置(D-ONU)、光電話アダプタの3点をKCN京都にて設置します。(ケーブルテレビをお申し込みでない場合はV-ONUは設置いたしません。)

※1 情報コンセントとは

※2 マルチメディアボックスとは

  • 各部屋に情報コンセントを設置してください。
  • 情報分電盤(マルチメディアボックス)から各部屋の情報コンセントまで壁内配管および配線をご用意ください。空配管をご用意していただくとKCN京都でも施工可能です。(有償)
  • テレビ用ケーブル(5C-FBを推奨、テレビ端子はF型接栓式のものを推奨)
  • インターネット用LANケーブル(CAT5e以上)
  • 電話用モジュラーケーブル
  • 複数台のパソコンで同時にインターネットを接続する場合は、必ずブロードバンドルータが必要です。 各部屋のパソコンに有線で接続する場合は有線のルーターをご用意ください。またゲーム機、スマートフォン、タブレット端末、ノートパソコンなどへのネット接続をされる場合は無線ルータが必要です。
    無線ルータ機器の性能や住宅の構造などにより電波状況が変化するためご利用いただけける範囲が住宅により異なります。
  • 無線ルータの設置・設定はKCN京都の工事後お客様にてお願いします。KCN京都でも設置可能です。
  • テレビを視聴ご希望の部屋には同軸ケーブルを配線しテレビ端子を設置してください。

設置する機器のご案内

お客様でご用意

ブロードバンドルーター

ブロードバンドルーター

KCN京都でも設置いたします。

テレビ・パソコン・電話機

テレビ・パソコン・電話機

工事までに各機器類はお客様でご用意ください。工事当日に接続・設定を行います。(パソコンにはLANボード(カード)が必要です)

ハウスメーカー様でご用意

5C-FBケーブル

5C-FBケーブル

分配器・ブースターの取付位置から各TV端子へは個別配線(直列ユニットによる送り配線は不可)をしてください。

※ケーブル損傷防止のため、ケーブルの支持にはステップルを使用せず、専用のサドルを使用してください。

TV端子(TVジャック)

TV端子(TVジャック)

飛び込み防止型F型接栓タイプ0抵抗型(芯線がむき出しのものはゴーストの原因になるため不可)

ブースター

ブースター

ケーブルテレビ対応の伝送帯域770MHzに対応したものを使用してください。
設置の有無についてはKCN京都までにご相談ください。
(KCN京都が設置すると別途費用が発生します)

分配器

分配器

アルミダイキャスト製、伝送帯域10?2150MHz帯用

LANケーブル(CAT5e対応)

LANケーブル(CAT5e対応)

アルミダイキャスト製、伝送帯域10?2150MHz帯用

8極8芯モジュラージャック

8極8芯モジュラージャック

カテゴリー5e対応

KCN京都が設置

5C-FBケーブル

5C-FBケーブル

TV端子から各機器までKCN京都が配線、接続します。

光ファイバーケーブル

光ファイバーケーブル

V-ONUから光端末装置(D-ONU)までKCN京都が配線、接続します。

V-ONU

V-ONU

光の映像信号を同軸ケーブルで送信できるように変換する装置です。
木ねじ等で壁面に設置します。

パワーインサーター

パワーインサーター

V-ONUへの電源供給装置。

セットトップボックス(STB)

セットトップボックス(STB)

多チャンネル放送を視聴するための専用機器です。この機械をお客様のTVに設置することにより多彩な番組が専用受信アンテナやチューナー不要で視聴できます。

光端末装置(D-ONU)

光端末装置(D-ONU)

光ファイバー専用線を利用してパソコンをインターネットに接続するためのデータ送受信機です。

光電話アダプタ

光電話アダプタ

光ファイバー専用線を利用して市販の電話機と接続することにより電話をご利用いただける装置です。

  • KCN京都が設置した機器は、KCN京都からお貸しするものです。契約解除の際は、KCN京都にご返却いただきます。
  • 各機器の外観・形状等は予告なく変更する場合があります。
  • 各ケーブルは途中接続をしないでください。
  • 住宅施工会社様は宅内配線系統図を作成しお客様にお渡しください。お客様は系統図を大切に保管してください。
